Ora devo realizzare la calotta per il balistico.
Per poter incollare la sagoma in puliuretano e per resinare i due strati di fibra da 80gr/m2 ho girato sotto sopra la fusoliera:
Ecco la sagoma in incollaggio...
... ed incollata!
Ora va realizzata una stratificazione con due layer di vetro da 80gr/m2.
Preparazione della fibra:
resinatura:

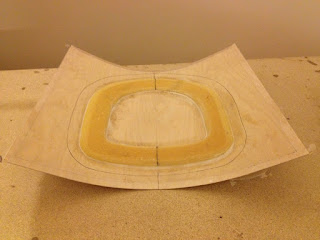

e lavoro finito; ora va tolto il peel-ply e ritagliata la calotta.
lunedì 29 febbraio 2016
Incollaggio compensati

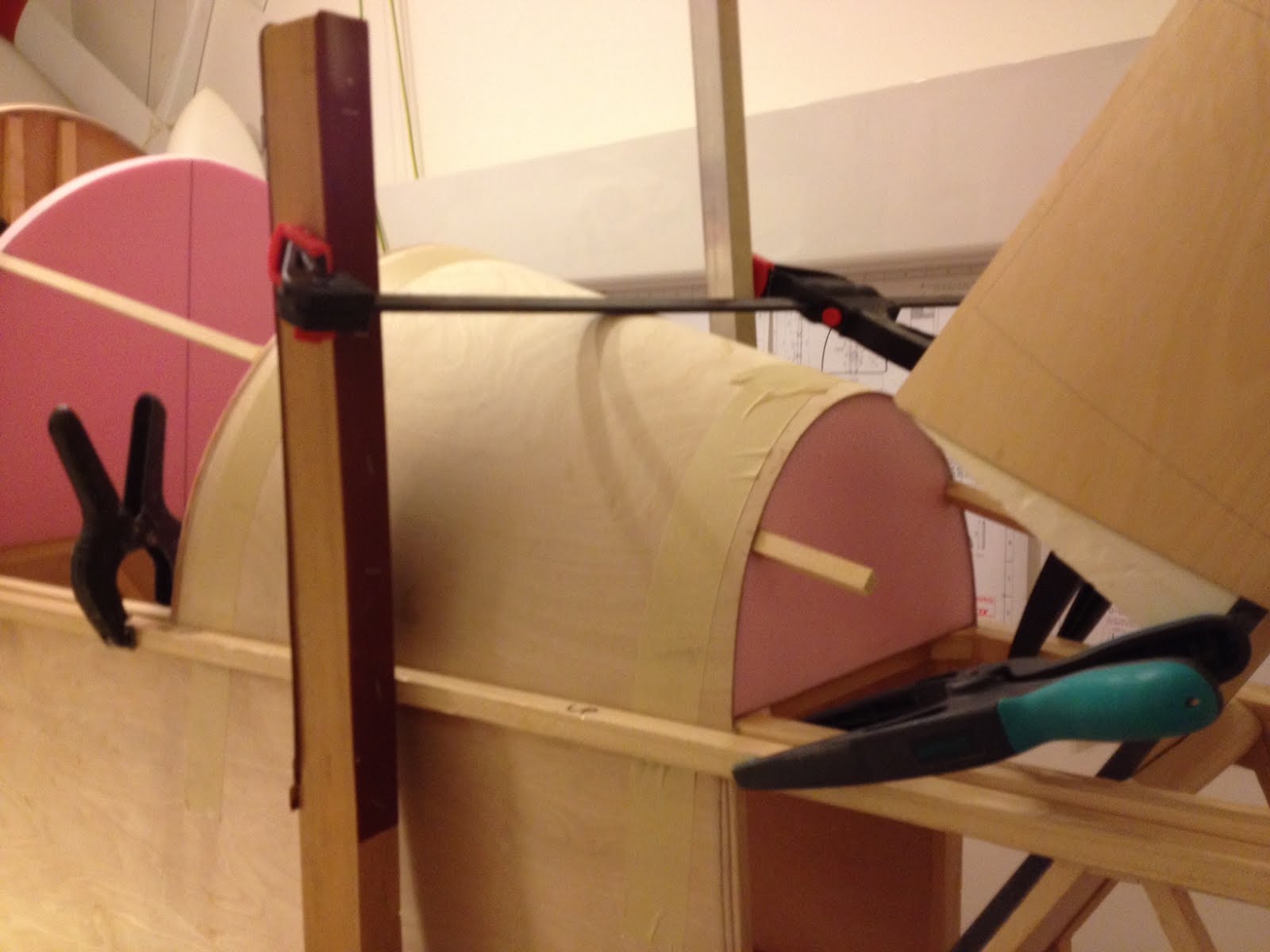

Partendo dal fondo vanno incollati i cari settori, uno alla volta.
Avendo accesso dal fondo della fusoliera si può rifinire l'incollaggio dall'interno.
Prima sezione completata. Ora tocca alla seconda:
Avendo accesso dal fondo della fusoliera si può rifinire l'incollaggio dall'interno.
Prima sezione completata. Ora tocca alla seconda:
Preparazione compensati per rivestimento parte seconda...
Una volta tagliati a misura i compensati vanno tutti rastremati per poter effettuare gli incollaggi.
Gli smussi vanno fatti in modo accurato in modo da avere necessità di stuccare le differenze di spessore con la minor quantità di stucco possibile.
In questa fase servono tanta pazienza, una montagna di carta vetrata e un sacco di olio di gomito.
Gli smussi vanno fatti in modo accurato in modo da avere necessità di stuccare le differenze di spessore con la minor quantità di stucco possibile.
In questa fase servono tanta pazienza, una montagna di carta vetrata e un sacco di olio di gomito.
lunedì 8 febbraio 2016
Preparazione compensati per rivestimento

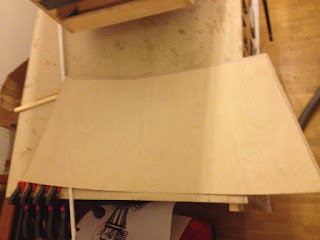

Nel week-end ho tagliato a misura i compensati che creeranno il rivestimento posteriore della fusoliera.
In tutto si tratta di 2 pezzi con spessore 0,8mm e di 5 pezzi con spessore 1mm.
In tutto si tratta di 2 pezzi con spessore 0,8mm e di 5 pezzi con spessore 1mm.
giovedì 4 febbraio 2016
Correntini 10x10 e rinforzo attacco balistico
Ho realizzato due rinforzi in carbonio in modo da rendere più robusto il punto di attacco tra il castello del balistico e l'ordinata nr.6. Non so quanto possa servire ma l'apporto di peso è davvero minimo e la cosa mi rende più tranquillo.
In fase di incollaggio dei correntini 10x10 ho incollato anche le due false ordinate che daranno sostegno ai compensati di rivestimento nel punto di curvatura della fusoliera.
Ecco il rinforzo dopo la polimerizzazione e dopo aver tolto il peel-ply
Ora serve un lungo tampone di carta abrasiva per dare regolarità alle ordinate in schiuma.
Credo che questo sia lungo abbastanza..... :-)
lunedì 1 febbraio 2016
Ordinate nr.6, 7, 8 e 9 - Incollaggio

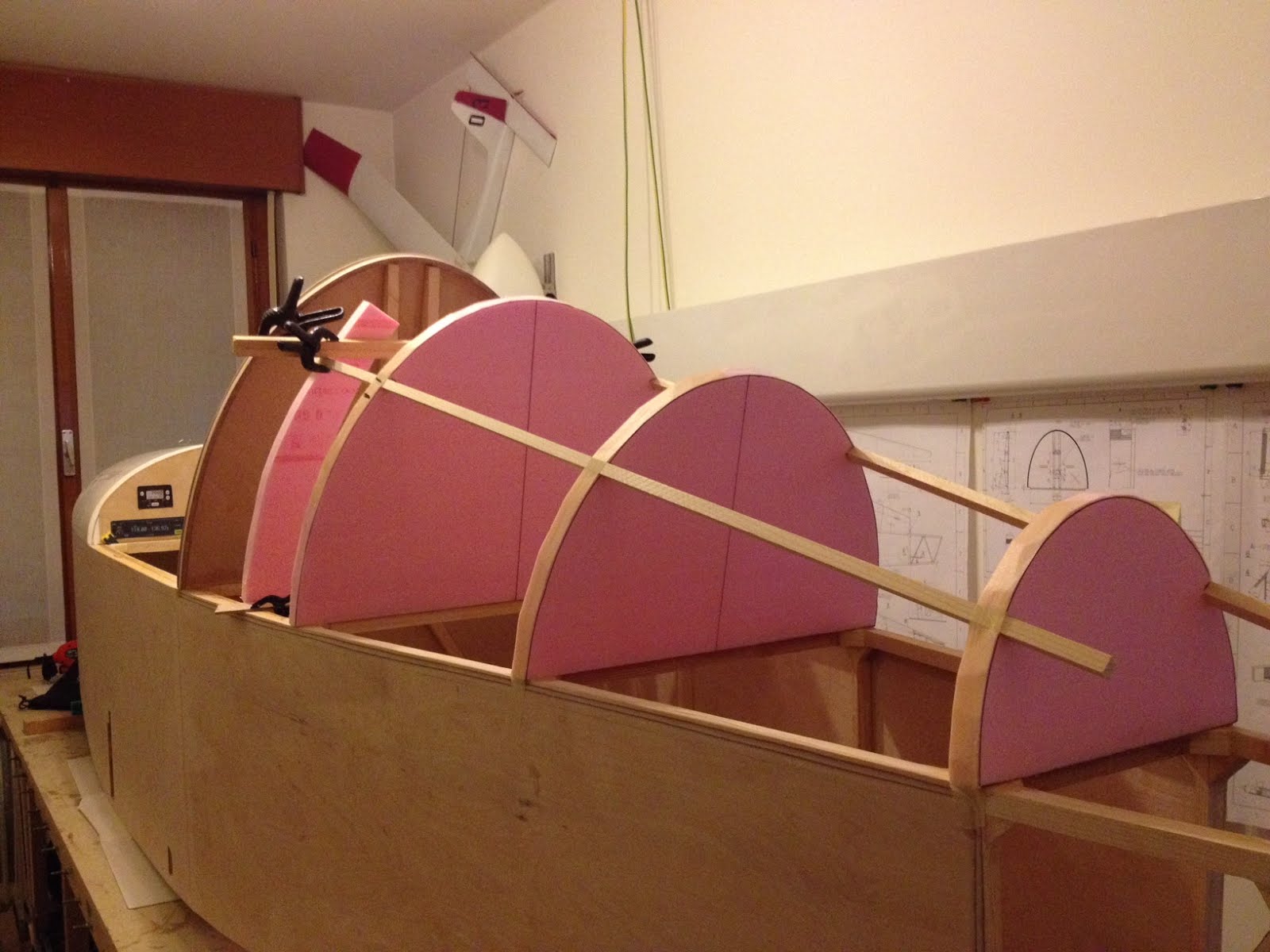

Ecco l'e ordinate 6,7,8 e 9 in incollaggio
ad avvenuta polimerizzazione della colla ho provveduto al posizionamento dei correntini da 10x10 sui quali poggerà il rivestimento in compensato.
Per aiutarmi a definire la posizione prima di tagliare le ordinate ho utilizzato del nastro carta adesivo. Semplice e funzionale.
Fatto!
ad avvenuta polimerizzazione della colla ho provveduto al posizionamento dei correntini da 10x10 sui quali poggerà il rivestimento in compensato.
Per aiutarmi a definire la posizione prima di tagliare le ordinate ho utilizzato del nastro carta adesivo. Semplice e funzionale.
Fatto!
