lunedì 29 marzo 2010

Centine flapperoni

Ecco il risultato, il perimetro delle tre centine incollate risulta perfetto ed esente da imperfezioni. Una leggera passata di carta vetrata per togliere i pochi residui di colla ed il gioco è fatto;


E' ora il momento per la verifica dell'assemblaggio della guida comando flap: tutto OK!



Ed infine l'incollaggio dei rinforzi in compensato delle cerniere:



domenica 21 marzo 2010

Preparazione centine flapperoni

Finalmente, finiti i longheroni, ho potuto dedicarmi alla realizzazione delle centine dei flapperoni.
Ed ecco qui le centine in fase di incollaggio.



Ancora longheroni!

Ancora longheroni!

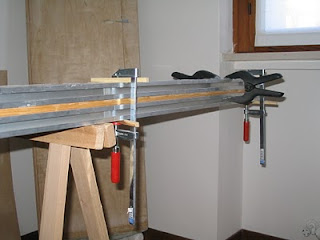

Per variare un poco la procedura ho però adottato un altro metodo per tenere assemblati i correntini e il compensato; questa volta ho fatto un sandwich composto da: barra in alluminio - compensato - correntino - barra in alluminio. Il tutto tenuto ben saldo con dei morsetti.

Il risultato è comunque buono, ma bisogna fare MOLTA attenzione ai legnami che, data la presenza della colla, tendono a muoversi un poco.

venerdì 12 marzo 2010

Scarf joint correntini per longheroni

Per completare la realizzazione dei longheroni è necessario eseguire ancora due incollaggi dei correntini da 8x8 e 10x10 perché quelli forniti non sono di lunghezza sufficiente;



Incollaggio correntini parte III

Ed ancora correntini, questa volta del longherone anteriore dell'ala;

Incollaggio correntini parte II

Si prosegue con l'incollaggio dei correntini per i longheroni posteriori dell'ala;
