lunedì 11 gennaio 2010

Terza sessione di taglio CNC

Ancora una sessione di taglio con la CNC.

Questa volta ho tagliato le centine posteriori in compensato da 1mm. Su di queste, una volta incollate in sandwich con le centine in estruso, andranno fissati i supporti per i flapperoni.


sabato 9 gennaio 2010

Ultimi particolari...

Dalla verifica dei materiali del "Kit Ali" inviatomi risultavano mancanti alcuni "piccoli" particolari che ho richiesto via mail a Igor in data 25/12 (si si, proprio a S.Stefano). Igor ha consegnato la busta in posta per l'invio in data 29/12 ed oggi, 08/01, (tenete presente il periodo di ferie!) mi è stata recapitata la busta con quanto richiesto.

Se non è EFFICIENZA questa!!

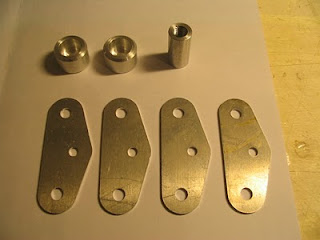

Ecco di cosa si parla:

- attacco pitot (1pz.)
- guide allineamento flapperoni (2pz.)
- attacchi longheroni posteriori alari (4pz.)

Seconda sessione di taglio CNC

Dopo il taglio dei compensati necessari alla costruzione dello stabilatore, eccomi di nuovo alle prese con la CNC del "Gruppo Aeromodellisti Rovereto" per il taglio dei particolari necessari alla costruzione delle ali e dei flapperoni.

Ecco una panoramica dei compensati (3mm e 8mm) tagliati oggi:


ed ecco alcuni "dettagli":


lunedì 4 gennaio 2010

Taglio centine anteriori

Ho tagliato a mano (tanto sono solo due pezzi!) i compensati da 1mm che rivestiranno le semi-centine anteriori in estruso, che saranno collocate alla radice delle due semiali. Ho presentato poi i compensati tagliati alle centine in estruso, aggiustando le inevitabili piccole imperfezioni.


Taglio compensati per longheroni

Effettuato il taglio dei compensati da 1mm che comporranno i longheroni anteriori e posteriori delle semiali e i longheroni dei flapperoni.
Il taglio è stato effettuato con la sega a nastro.


In tutto sono 12 strisce di compensato delle seguenti larghezze:
  • 4pz. 50 mm longheroni anteriori semiali
  • 4pz. 74 mm longheroni posteriori semiali
  • 4pz. 62 mm longheroni flapperoni

domenica 3 gennaio 2010

Preparazione files per taglio compensati 1mm

Ancora qualche ora al PC per preparare i files per il taglio dei compensati da 1mm.
Queste sono le semi-centine posteriori in compensato sulle quali saranno collocati i supporti dei flapperoni.

Notate che le centine della semiala SX sono diverse da quelle della semiala DX a causa del fatto che i due semilongheroni si innesteranno "affacciati" nel cassone di fusoliera.
